Vista frontal
- (1) panel de control
-
Utilícelo para cambiar la configuración de la impresora o para accionarla.
- (2) ADF (Alimentador automático de documentos)
-
Cargue un documento aquí. Los documentos cargados en la bandeja de documentos serán escaneados automáticamente, una hoja cada vez.
- (3) tapa del alimentador de documentos
- Ábrala para quitar documentos atascados.
- (4) guías de documentos
- Ajuste esta guía a la anchura del documento en el ADF.
- (5) soporte del papel
- Despliéguela para cargar papel en la bandeja posterior.
- (6) cubierta de la bandeja posterior
- Ábralo para cargar papel en la bandeja posterior.
- (7) cubierta de la ranura de alimentación
-
Evita que caiga algo dentro de la ranura de alimentación.
Ábrala para mover las guías del papel y ciérrela antes de imprimir.
- (8) bandeja posterior
-
Cargue el papel aquí. Es posible cargar simultáneamente dos o más hojas del mismo tamaño y tipo de papel, que se alimentarán de una a una.
- (9) guías del papel
- Alinéelas con ambas caras de la pila de papel.
- (10) bandeja de documentos
- Ábrala para cargar un documento en el ADF. Puede cargar dos o más hojas de documento del mismo tamaño y grosor. Cargue el documento con la cara que desee escanear orientada hacia arriba.
- (11) ranura de salida del documento
- Los documentos escaneados desde el ADF salen por aquí.
- (12) cubierta de documentos
- Ábrala para cargar un original en el cristal de la platina.
- (13) cassette
-
Cargue papel normal de tamaño A4, B5, A5 o Carta en el cassette e insértelo en la impresora.
- (14) guías del papel
- Alinéelas con las caras derecha, izquierda y frontal de la pila de papel.
- (15) cubierta del cassette
- Retire para cargar papel en el cassette.
- (16) bandeja de salida del papel
- El papel impreso se expulsa por aquí. Sáquela antes de imprimir.
- (17) soporte de la salida del papel
- Se despliega para recoger el papel impreso.
- (18) extensión de la bandeja de salida
- Ábrala para recoger el papel impreso.

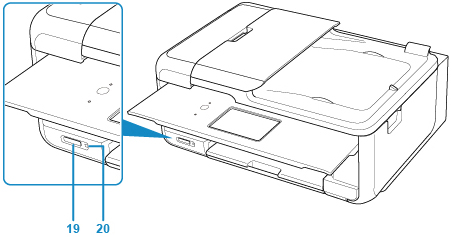

- (19) ranura para tarjetas
-
Introduzca una tarjeta de memoria.
- (20) Lámpara Acceso (Access)
-
Se ilumina o parpadea para indicar el estado de la tarjeta de memoria.
- (21) cristal de la platina
- Cargue el original aquí.
